气箱式脉冲袋式除尘器的主要设计特点是在滤袋上口不设文氏管，也没有喷吹管，而是用脉冲阀直接往净气室喷吹压缩空气进而对滤袋清灰。这样既降低喷吹工作阻力，又便于逐室进行检测、换袋。

    气箱脉冲袋式除尘器集分室反吹和脉冲喷吹等除尘器的特点，增强了使用适用性。可作为破碎机、三筒烘干机、煤磨、生料磨、高效选粉机、水泥磨、包装机及各库顶收尘设备，也可作为其他行业除尘设备。

结构

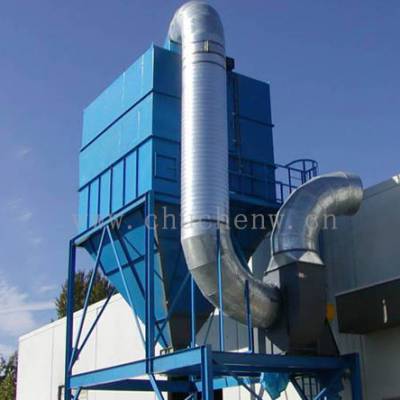

    气箱脉冲袋式除尘器的主要结构如图，主体由箱体、袋室、灰斗、进出风口四大部分组成，并配有支柱、走梯、栏杆、压气管路系统、清灰控制机构等。

工作原理

    气箱脉冲袋式除尘器本体分隔成若干个箱区，每箱有32,64,96...条滤袋，并在每箱侧边出口管道上有一个气缸带动的提升阀。当除尘器过滤含尘气体达一定的时间后（或阻力达到预设的定值），清灰控制器就发出信号，***个箱体的提升阀就开始关闭切断过滤气流；然后箱室重新进行过滤工作，并逐一按上述程序完成全部清灰动作。

气箱脉冲布袋除尘器是采用分箱式清灰的。清灰时，逐箱隔离，轮流进行。各箱室的脉冲和清灰周期由清灰程序控制器按事先设定的程序自动连续进行，从而***了压缩空气清灰的效果。整个箱体设计采用了进口和出口总管结构，灰斗可延伸到进口总管下，使进入的含尘烟气直接进入已扩大的灰斗内达到预除尘的效果。所以气箱脉冲袋式除尘器不仅能处理一般浓度的含尘气体，且能处理高浓度含尘气体。
